Échangeurs tubulaires de chaleur : Performance thermique pour l’industrie

Dans tout processus industriel moderne, la gestion de l’énergie est cruciale. L’échangeur de chaleur tubulaire ne se contente pas de transférer des calories ; il est le garant de votre rendement global. Son principe est précis : permettre l’échange d’énergie thermique entre deux fluides (liquide/liquide, gaz/liquide ou gaz/gaz) à des températures différentes, sans jamais qu’ils ne se mélangent. Qu’il s’agisse de récupérer la chaleur fatale, de condenser des vapeurs ou de refroidir des fluides de process, nos équipements sont dimensionnés pour maximiser ce transfert avec une perte de charge minimale.

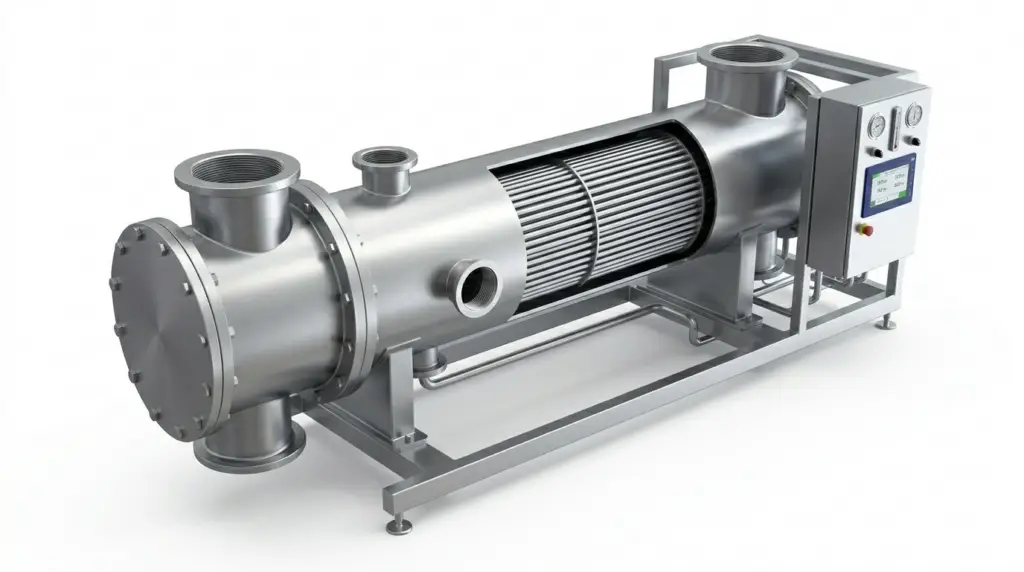

échangeur thermique HBI Process Equipment

Anatomie d’un Échangeur tubulaire « Shell & Tube »
La technologie tubulaire reste la référence absolue pour les applications à haute pression et à haute température. Nos échangeurs de chaleur, entièrement conçus et fabriqués dans nos ateliers, se composent de quatre éléments clés :

1. Le Faisceau Tubulaire (The Tube Bundle)
2. La Calandre (The Shell)
3. Les Chicanes (Baffles)
4. Les Boîtes de Distribution et Plaques Tubulaires

Pourquoi la normes sont-elle non-négociables ?
Les échangeurs de chaleur sont des appareils sous pression qui ne tolèrent aucune improvisation. Nous respectons scrupuleusement les standards internationaux et les recommandations de la TEMA (Tubular Exchanger Manufacturers Association), la référence mondiale en la matière. L’adhésion à ces normes vous garantit :

  • La Sécurité : Des épaisseurs de matériaux calculées pour prévenir tout risque d’explosion ou de fuite.

  • La Maintenance : Une standardisation qui facilite le démontage, le nettoyage (tringlage ou chimique) et le remplacement des pièces d’usure.

  • La Performance : Des tolérances de fabrication précises (jeu entre chicanes et calandre) pour éviter les « bypass » de fluide qui réduiraient le rendement.

Matériaux et Applications Sur Mesure
Chaque fluide étant différent, chez HBI Process Equipment, nous adaptons le choix des matériaux à chaque échangeur de chaleur :

  • Acier au carbone : pour les applications standard, l’eau, l’huile thermique et les hydrocarbures non corrosifs.
  • Acier inoxydable (304L, 316L) : indispensable pour les industries agroalimentaire, pharmaceutique et chimique (acides, bases).
  • Alliages spéciaux (duplex, titane, etc.) : disponibles sur demande pour les environnements extrêmes (eau de mer, teneurs élevées en chlorure).
Cuve HBI Algérie

Besoin de dimensionner un échangeur ou de remplacer un faisceau existant ? Notre bureau d’études utilise des logiciels de simulation thermique avancés pour optimiser votre solution.

Demander une note de calcul thermique

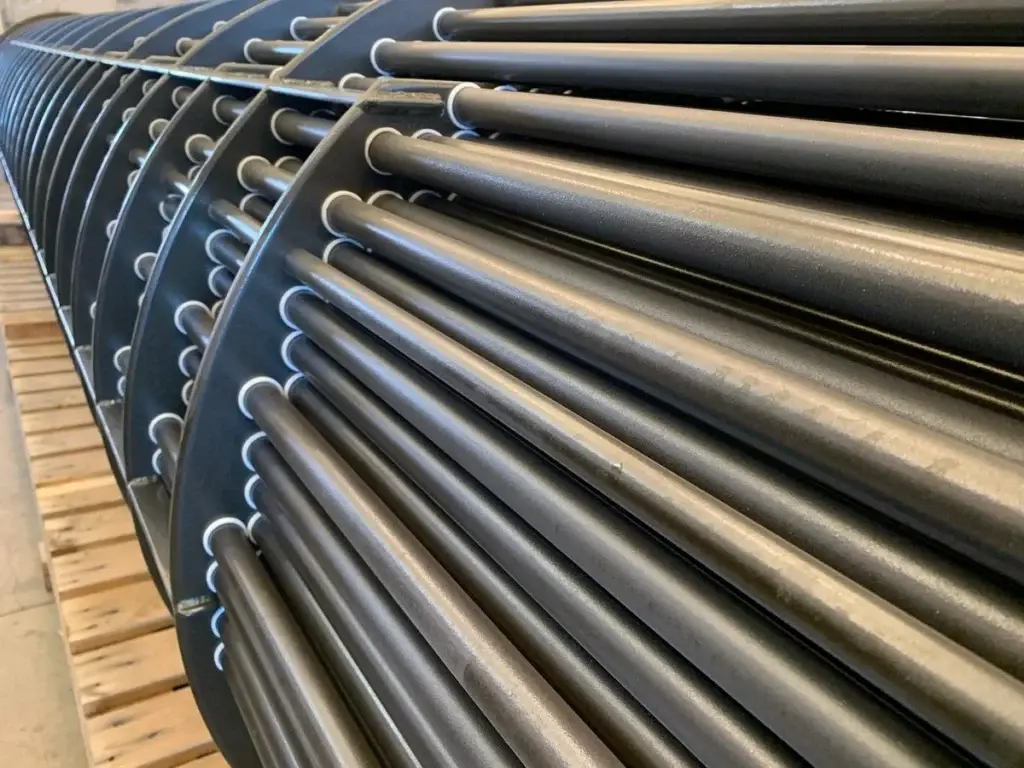

Heat exchanger

Ingénierie et Fabrication : Le Parcours de Votre Projet

La réalisation d’un échangeur thermique suit un protocole rigoureux en 04 étapes clés, garantissant une solution parfaitement alignée sur vos impératifs de production.

Étape 1 : Dimensionnement et Note de Calcul Thermique
Notre bureau d’études s’appuie sur une expertise métier approfondie pour transformer vos données de process en une solution technique concrète.

Étape 2 : Conception Mécanique et Résistance
Une fois la géométrie validée, nos ingénieurs procèdent aux calculs de structure. L’objectif est de garantir la sécurité et la longévité de l’appareil.

Étape 3 : Plans de Fabrication Détaillés

À cette étape, nous produisons les plans d’exécution complets. Ces documents techniques servent de guide précis en atelier, détaillant chaque soudure, chaque piquage et chaque tolérance dimensionnelle pour une fabrication sans erreur.

Étape 4 : Fabrication de Haute Précision

Dans nos ateliers à Boumerdes, chaque étape est soumise à un contrôle qualité strict :

  1. Découpe et Formage : Découpe des tôles et formage de précision des fonds bombés.

  2. Usinage : Usinage numérique des plaques tubulaires, des chicanes et des brides.

  3. Chaudronnerie : Roulage des viroles et assemblage de la calandre.

  4. Soudage Certifié : Soudage automatique (longitudinal et circulaire) et soudage manuel expert pour les piquages.

  5. Tubage : Mise en place du faisceau avec dudgeonnage ou soudage des tubes selon les spécifications.

  6. Finitions : Polissage, décapage et passivation pour une résistance maximale à la corrosion.

  7. Contrôles Réglementaires : Épreuves hydrauliques et tests non destructifs avant expédition.
