Guide Complet des Échangeurs de Chaleur : Conception, Technologies et Performance Opérationnelle
Un échangeur thermique défaillant ou mal dimensionné détruit immédiatement votre marge opérationnelle. Chute de rendement thermique, encrassement prématuré, arrêt non planifié de ligne : chaque heure d’arrêt usine coûte des millions de dinars.
Dans un contexte industriel où la maîtrise du coût global de possession (TCO) et la sécurité des approvisionnements sont cruciales, la conception de votre système de transfert thermique ne tolère aucune approximation.
Comment fonctionne un échangeur de chaleur industriel ?
Un échangeur de chaleur assure le transfert d’énergie thermique entre deux fluides à des températures différentes, sans mélange direct.
Le principe repose sur l’échange à travers une paroi conductrice en acier inoxydable (AISI 304L, AISI 316L, Duplex). Le fluide chaud cède ses calories au fluide froid.
Les trois variables physiques fondamentales :
La différence de température moyenne logarithmique (DTML) : Elle détermine le potentiel d’échange thermique entre les deux flux.
Le coefficient global de transfert (U) : Il mesure la capacité de la paroi et des fluides à transmettre la chaleur.
La perte de charge (Delta P) : Elle conditionne la puissance de pompage requise et la consommation électrique globale du système.
Quelle technologie d’échangeur choisir pour votre procédé ?
Chaque procédé industriel impose des contraintes physiques et chimiques spécifiques.

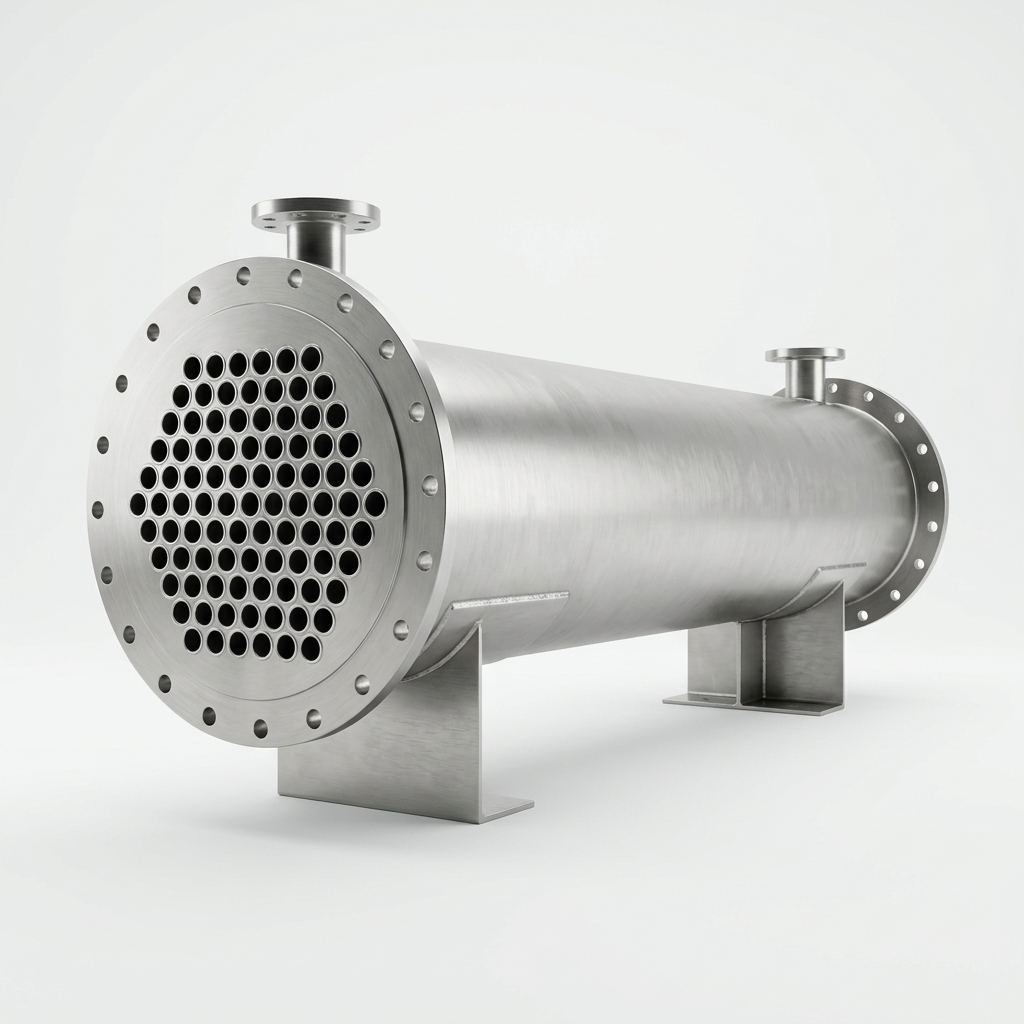

1. Échangeurs tubulaires (Monotubulaires & Multitubulaires / Shell & Tube)
Le fluide circule dans un faisceau de tubes logé à l’intérieur d’une calandre.
Usages : Pétrochimie, chimie lourde, utilités vapeur, fluides chargés ou sous forte pression.
Atouts : Résistance mécanique extrême, simplicité de maintenance, nettoyabilité mécanique.
2. Échangeurs à plaques (Plaques joints ou braisées)
Le transfert s’effectue à travers un empilement de plaques métalliques gaufrées.
Usages : Laiteries, jus de fruits, boissons, HVAC.
Atouts : Empreinte au sol minimale, rendement thermique très élevé sur fluides clairs.
3. Échangeurs à surfaces raclées
Des pales rotatives nettoient en continu la surface d’échange interne.
Usages : Crèmes cosmétiques, sauces denses, produits thermosensibles ou cristallisants.
Atouts : Suppression de l’encrassement sur les produits hautement visqueux.
Quels sont les critères critiques pour dimensionner votre échangeur ?
Le dimensionnement d’un échangeur thermique ne s’improvise pas. Notre bureau d’études analyse cinq paramètres clés :
La nature et la rhéologie des fluides : Viscosité, densité, corrosivité et présence de particules en suspension.
Le régime d’écoulement : Recherche systématique d’un régime turbulent pour maximiser le transfert thermique tout en maîtrisant la perte de charge.
Le choix métallurgique : Inox 304L pour l’agroalimentaire standard, Inox 316L/316Ti pour les produits acides ou chlorés, et aciers alliés sous pression.
La nettoyabilité et l’hygiène : Conception sans zone morte avec rugosité contrôlée ($R_a \le 0,4\,\mu\text{m}$) pour les exigences BPF et HACCP.
La conformité réglementaire : Alignement sur les codes de construction ASME, CODAP et directives des équipements sous pression.
Pourquoi fabriquer vos échangeurs thermiques localement en Algérie ?
Importer un échangeur thermique européen ou asiatique expose votre entreprise à des blocages logistiques, à l’incertitude des devises et à des délais d’attente pénalisants.
HBI Process Equipment supprime ces risques grâce à son nouveau site de production de 5 000 m² à Boumerdes:
Réduction du TCO : Zéro frais de douane à l’importation, coûts de transport optimisés et élimination du risque de change.
Délais divisés par trois : Conception, fabrication et réception technique réalisées localement en des temps records.
Réactivité SAV & Maintenance sur site : Expertise de re-tubage, nettoyage ou réparation sur site sous 24 à 48 heures.
Traçabilité et conformité : Chaque équipement est livré avec son dossier constructeur complet (certificats matières 3.1, PV d’épreuves hydrauliques).
